Augterminals
Augterminals als Drahtseilendverdingungen werden aufgewalzt oder verpresst und finden Anwendung im Industrie- und Marinesektor, häufig in Verbindung mit einer Gabel/einem Bolzen.
Blue Wave Industrie Terminals verfügen über eine Markierung der Einstecktiefe, woran der Bereich in dem gewalzt/gepresst wird erkennbar ist. Zudem ist der entsprechende Drahtseildurchmesser eingraviert.
Datenblatt: Augterminals
Bruchlasten in Verbindung mit dem Drahtseil
Nutzen Sie unseren Drahtseilkonfigurator um sich Ihr fertig konfektioniertes Drahtseil zusammenzustellen.
Wenn Sie die Terminals vor Ort selbst Aufwalzen oder Verpressen möchten, finden Sie bei uns natürlich auch das passende Werkzeug.
Fragen & Antworten
Augterminal 2mm
Drahtseil: 2mm
Bruchlast: 1200Kg

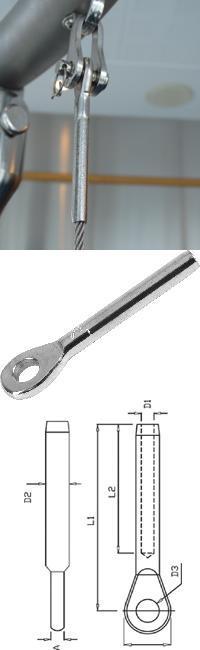

A: 3mm; B: 12mm; D1: 5,5mm; D2: 5,5mm
L1: 41mm; L2: 24mm
Augterminal 2,5mm
Drahtseil: 2,5mm
Bruchlast: 1000Kg
A: 3mm; B: 12mm; D1: 5,5mm; D2: 5,5mm
L1: 44mm; L2: 27mm
Augterminal 3mm
Drahtseil: 3mm
Bruchlast: 1300Kg
A: 4mm; B: 14mm; D1: 6,35mm; D2: 6,5mm
L1: 60mm; L2: 38mm
Augterminal 4mm
Drahtseil: 4mm
Bruchlast: 1700Kg
A: 5mm; B: 17mm; D1: 7,5mm; D2: 8,5mm
L1: 67mm; L2: 45mm
Augterminal 5mm
Drahtseil: 5mm
Bruchlast: 2400Kg
A: 6mm; B: 21mm; D1: 9,0mm; D2: 10,5mm
L1: 79mm; L2: 51mm
Augterminal 6mm
Drahtseil: 6mm
Bruchlast: 5500Kg
A: 8mm; B: 25mm; D1: 12,58mm; D2: 13,0mm
L1: 94mm; L2: 64mm
Augterminal 6mm X
Drahtseil: 6mm
Bruchlast: 5500Kg
A: 10mm; B: 28mm; D1: 12,58mm; D2: 13,2mm
L1: 105mm; L2: 64mm
Augterminal 7mm
Drahtseil: 7mm
Bruchlast: 6800Kg
A: 9mm; B: 27mm; D1: 14,2mm; D2: 13,0mm
L1: 104mm; L2: 70mm
Augterminal 7mm X
Drahtseil: 7mm
Bruchlast: 6800Kg
A: 10mm; B: 28mm; D1: 14,2mm; D2: 13,2mm
L1: 110mm; L2: 70mm
Augterminal 8mm
Drahtseil: 8mm
Bruchlast: 8000Kg
A: 10mm; B: 30mm; D1: 16,0mm; D2: 14,5mm
L1: 124mm; L2: 83mm
Augterminal 8mm X
Drahtseil: 8mm
Bruchlast: 8700Kg
A: 12mm; B: 36mm; D1: 16,0mm; D2: 16,5mm
L1: 141mm; L2: 83mm
Augterminal 10mm
Drahtseil: 10mm
Bruchlast: 9700Kg
A: 11mm; B: 35mm; D1: 17,8mm; D2: 16,3mm
L1: 137mm; L2: 89mm
Augterminal 10mm X
Drahtseil: 10mm
Bruchlast: 9700Kg
A: 16mm; B: 40mm; D1: 17,8mm; D2: 19,5mm
L1: 165mm; L2: 100mm
Augterminal 12mm
Drahtseil: 12mm
Bruchlast: 11400Kg
A: 15mm; B: 40mm; D1: 20,0mm; D2: 19,3mm
L1: 156mm; L2: 105mm
Augterminal 12mm X
Drahtseil: 12mm
Bruchlast: 14200Kg
A: 15mm; B: 42mm; D1: 21,4mm; D2: 19,3mm
L1: 178mm; L2: 120mm
Augterminal 14mm
Drahtseil: 14mm
Bruchlast: 15900Kg
A: 18mm; B: 47mm; D1: 25,0mm; D2: 23,0mm
L1: 206mm; L2: 140mm
Augterminal 16mm
Drahtseil: 16mm
Bruchlast: 19000Kg
A: 20mm; B: 53mm; D1: 28,0mm; D2: 26,0mm
L1: 232mm; L2: 160mm
Augterminal 19mm
Drahtseil: 19mm
Bruchlast: 31000Kg
A: 25mm; B: 65mm; D1: 34,5mm; D2: 28,5mm
L1: 302mm; L2: 200mm
Augterminal 22mm
Drahtseil: 22mm
Bruchlast: 42000Kg
A: 30mm; B: 70mm; D1: 40,4mm; D2: 33,0mm
L1: 348mm; L2: 230mm
Augterminal 26mm
Drahtseil: 26mm
Bruchlast: 53000Kg
A: 30mm; B: 77mm; D1: 46,0mm; D2: 36,0mm
L1: 400mm; L2: 280mm
