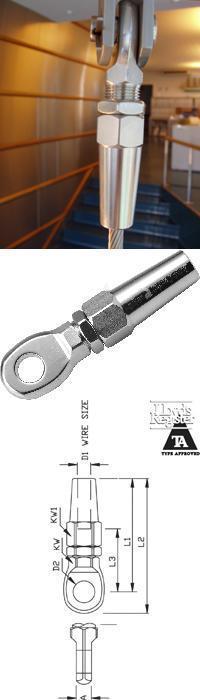

Schraubbare JAW Augterminals

Hochglanzpoliert - Edelstahl A4, Mat:1.4401, AISI 316

Augterminals als Drahtseilendverdingungen finden Anwendung im Industrie- und Marinesektor, häufig in Verbindung mit einer Gabel/einem Bolzen.

Blue Wave Schraubterminals garantieren eine sichere und einfache Montage ohne Verwendung schwerer Maschinen, in Verbindung mit der schnellstmöglichen Befestigung am Markt. Schraubbare Terminals von Blue Wave sind vom Lloyds Register anerkannt und kommen überall dort zum Einsatz, wo professionelle Maschinen nicht zugänglich oder vorhanden sind oder zeitsparende Montagen erwünscht sind.

Datenblatt: Augterminals

Lloyds Register Zertifikat

Bruchlasten in Verbindung mit dem Drahtseil

Montageanleitung

Fragen & Antworten

Schraubbares JAW Augterminal 3mm

Drahtseil: 3mm
Bruchlast: 750Kg
A: 5,5mm; D1: 6,3mm
L1: 58mm; L2: 50mm; L3: 26,5mm
KW1: 10mm; KW2: 12mm

inkl. MwSt.*40,10 €

exkl. MwSt.33,70 €

per kg, inkl. MwSt.

Art.-Nr.: PH821903 | Gewicht: 0.0400 kg | Hersteller/Marke: Blue Wave

Schraubbares JAW Augterminal 4mm

Drahtseil: 4mm
Bruchlast: 1500Kg
A: 7mm; D1: 8,3mm
L1: 68mm; L2: 58mm; L3: 31,0mm
KW1: 13mm; KW2: 14mm

inkl. MwSt.*43,79 €

exkl. MwSt.36,80 €

per kg, inkl. MwSt.

Art.-Nr.: PH821904 | Gewicht: 0.0730 kg | Hersteller/Marke: Blue Wave

Schraubbares JAW Augterminal 5mm

Drahtseil: 5mm
Bruchlast: 2180Kg
A: 8mm; D1: 10,3mm
L1: 81mm; L2: 70mm; L3: 37,0mm
KW1: 14mm; KW2: 16mm

inkl. MwSt.*50,67 €

exkl. MwSt.42,58 €

per kg, inkl. MwSt.

Art.-Nr.: PH821905 | Gewicht: 0.0980 kg | Hersteller/Marke: Blue Wave

Schraubbares JAW Augterminal 6mm

Drahtseil: 6mm
Bruchlast: 3700Kg
A: 9mm; D1: 12,3mm
L1: 97mm; L2: 83mm; L3: 45,0mm
KW1: 17mm; KW2: 19mm

inkl. MwSt.*65,37 €

exkl. MwSt.54,93 €

per kg, inkl. MwSt.

Art.-Nr.: PH821906 | Gewicht: 0.1500 kg | Hersteller/Marke: Blue Wave

Schraubbares JAW Augterminal 7mm

Drahtseil: 7mm
Bruchlast: 4700Kg
A: 9mm; D1: 12,3mm
L1: 105mm; L2: 89mm; L3: 50,5mm
KW1: 18mm; KW2: 21mm

inkl. MwSt.*81,37 €

exkl. MwSt.68,38 €

per kg, inkl. MwSt.

Art.-Nr.: PH821907 | Gewicht: 0.2120 kg | Hersteller/Marke: Blue Wave

Schraubbares JAW Augterminal 8mm

Drahtseil: 8mm
Bruchlast: 5600Kg
A: 10mm; D1: 14,3mm
L1: 114mm; L2: 97,5mm; L3: 52,5mm
KW1: 19mm; KW2: 24mm

inkl. MwSt.*97,63 €

exkl. MwSt.82,04 €

per kg, inkl. MwSt.

Art.-Nr.: PH821908 | Gewicht: 0.2810 kg | Hersteller/Marke: Blue Wave

Schraubbares JAW Augterminal 10mm

Drahtseil: 10mm
Bruchlast: 8300Kg
A: 13mm; D1: 16,3mm
L1: 135mm; L2: 116mm; L3: 65,0mm
KW1: 24mm; KW2: 27mm

inkl. MwSt.*139,27 €

exkl. MwSt.117,03 €

per kg, inkl. MwSt.

Art.-Nr.: PH821910 | Gewicht: 0.4600 kg | Hersteller/Marke: Blue Wave

Schraubbares JAW Augterminal 12mm

Drahtseil: 12mm
Bruchlast: 12000Kg
A: 15mm; D1: 19,5mm
L1: 160mm; L2: 137mm; L3: 71,5mm
KW1: 27mm; KW2: 32mm

inkl. MwSt.*213,11 €

exkl. MwSt.179,08 €

per kg, inkl. MwSt.

Art.-Nr.: PH821912 | Gewicht: 0.7200 kg | Hersteller/Marke: Blue Wave

Schraubbares JAW Augterminal 14mm

Drahtseil: 14mm
Bruchlast: 14000Kg
A: 18mm; D1: 22mm
L1: 185mm; L2: 160mm; L3: 85,0mm
KW1: 30mm; KW2: 36mm

inkl. MwSt.*218,56 €

exkl. MwSt.183,66 €

per kg, inkl. MwSt.

Art.-Nr.: PH821914 | Gewicht: 1.1000 kg | Hersteller/Marke: Blue Wave

Schraubbares JAW Augterminal 16mm

Drahtseil: 16mm
Bruchlast: 23000Kg
A: 20mm; D1: 25mm
L1: 197mm; L2: 170mm; L3: 98,0mm
KW1: 32mm; KW2: 41mm

inkl. MwSt.*250,50 €

exkl. MwSt.210,50 €

per kg, inkl. MwSt.

Art.-Nr.: PH821916 | Gewicht: 1.6000 kg | Hersteller/Marke: Blue Wave

Ersatzbacken für JAW Schraubterminals, 3mm

Drahtseildurchmesser: 3mm

inkl. MwSt.*20,61 €

exkl. MwSt.17,32 €

per kg, inkl. MwSt.

Art.-Nr.: PH080003 | Gewicht: 0.0100 kg | Hersteller/Marke: Blue Wave

Ersatzbacken für JAW Schraubterminals, 4mm

Drahtseildurchmesser: 4mm

inkl. MwSt.*20,61 €

exkl. MwSt.17,32 €

per kg, inkl. MwSt.

Art.-Nr.: PH080004 | Gewicht: 0.0100 kg | Hersteller/Marke: Blue Wave

Ersatzbacken für JAW Schraubterminals, 5mm

Drahtseildurchmesser: 5mm

inkl. MwSt.*21,13 €

exkl. MwSt.17,76 €

per kg, inkl. MwSt.

Art.-Nr.: PH080005 | Gewicht: 0.0100 kg | Hersteller/Marke: Blue Wave

Ersatzbacken für JAW Schraubterminals, 6mm

Drahtseildurchmesser: 6mm

inkl. MwSt.*24,34 €

exkl. MwSt.20,45 €

per kg, inkl. MwSt.

Art.-Nr.: PH080006 | Gewicht: 0.0100 kg | Hersteller/Marke: Blue Wave

Ersatzbacken für JAW Schraubterminals, 7mm

Drahtseildurchmesser: 7mm

inkl. MwSt.*27,51 €

exkl. MwSt.23,12 €

per kg, inkl. MwSt.

Art.-Nr.: PH080007 | Gewicht: 0.0100 kg | Hersteller/Marke: Blue Wave

Ersatzbacken für JAW Schraubterminals, 8mm

Drahtseildurchmesser: 8mm

inkl. MwSt.*29,44 €

exkl. MwSt.24,74 €

per kg, inkl. MwSt.

Art.-Nr.: PH080008 | Gewicht: 0.0100 kg | Hersteller/Marke: Blue Wave

Ersatzbacken für JAW Schraubterminals, 10mm

Drahtseildurchmesser: 10mm

inkl. MwSt.*36,78 €

exkl. MwSt.30,91 €

per kg, inkl. MwSt.

Art.-Nr.: PH080010 | Gewicht: 0.0100 kg | Hersteller/Marke: Blue Wave

Ersatzbacken für JAW Schraubterminals, 12mm

Drahtseildurchmesser: 12mm

inkl. MwSt.*62,86 €

exkl. MwSt.52,82 €

per kg, inkl. MwSt.

Art.-Nr.: PH080012 | Gewicht: 0.0100 kg | Hersteller/Marke: Blue Wave

Ersatzbacken für JAW Schraubterminals, 14mm

Drahtseildurchmesser: 14mm

inkl. MwSt.*148,90 €

exkl. MwSt.125,13 €

per kg, inkl. MwSt.

Art.-Nr.: PH080014 | Gewicht: 0.0100 kg | Hersteller/Marke: Blue Wave

Ersatzbacken für JAW Schraubterminals, 16mm

Drahtseildurchmesser: 16mm

inkl. MwSt.*181,63 €

exkl. MwSt.152,63 €

per kg, inkl. MwSt.

Art.-Nr.: PH080016 | Gewicht: 0.0100 kg | Hersteller/Marke: Blue Wave

* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte.
Bitte beachten Sie unseren Mindestbestellwert von 30,00 EUR (inkl. MwSt.).
Lieferzeit: i.d.R. 5-10 Werktage

Kommentare, Fragen & Antworten

Welche Belastung hält die Anschlussverbindung "Swageless Eye Terminals" AISI 316 mit einem 6 mm Stahlseil aus? Welches Stahlseil ist dazu zu verwenden?

Die Verbindung zwischen Drahtseil und JAW Terminal erreicht 90% der Seilbruchlast. Wenn Sie ein 7x7 verwenden, welches eine Bruchlast von 2.030 kg hat, bleiben am Ende 1.827 kg Bruchlast.

Das JAW Terminal empfehlen wir für das 7x7 und 7x19 Drahtseil, für das 1x19 Drahtseil empfehlen wir das CONE Terminal einzusetzen. Mit dem 1x19 Drahtseil erreichen Sie noch höhere Bruchlasten, müssen aber bedenken, dass das Drahtseil sehr steif ist.
