Gelenkkopf mit Außengewinde
Gelenkkopf mit Außengewinde

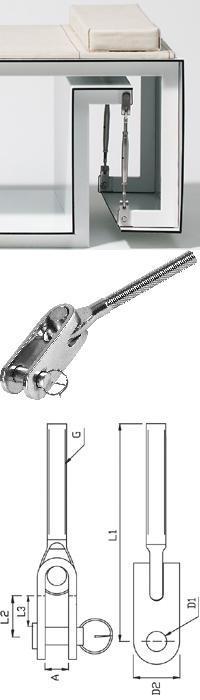

Gelenkkopf mit Außengewinde, Zeichnung
Blue Wave

Gelenkkopf mit Außengewinde

Edelstahl A4, Mat:1.4401, AISI 316

Der Gelenkkopf mit Außengewinde finden seinen Gebrauch bei abgewinkelten Installationen, in Kombination mit Bauteilen mit Innengewinde oder Spannschlössern. Durch das Gelenk fängt der Gelenkkopf auftretende Querkräfte auf und vermindert die Gefahr der Materialermüdung.

Datenblatt: Gelenkkopf mit Außengewinde


FAQ Fragen & Antworten
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M6R

Gewinde: M6R
Bruchlast: 1200 kg
Bolzen: 6mm
A: 8mm; B: 17mm; C: 8mm; T: 3mm
L1: 88mm; L2: 47mm; L3: 14mm

inkl. MwSt.*16,67 €
exkl. MwSt.14,01 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH023206B | Gewicht: 0.0500 kg | Hersteller/Marke: Blue Wave
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M6L

Gewinde: M6L
Bruchlast: 1200 kg
Bolzen: 6mm
A: 8mm; B: 17mm; C: 8mm; T: 3mm
L1: 88mm; L2: 47mm; L3: 14mm

inkl. MwSt.*16,67 €
exkl. MwSt.14,01 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH033206B | Gewicht: 0.0500 kg | Hersteller/Marke: Blue Wave
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M8R

Gewinde: M8R
Bruchlast: 2200 kg
Bolzen: 8mm
A: 10mm; B: 25mm; C: 9mm; T: 3mm
L1: 105mm; L2: 57mm; L3: 18mm

inkl. MwSt.*20,87 €
exkl. MwSt.17,54 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH023208B | Gewicht: 0.0830 kg | Hersteller/Marke: Blue Wave
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M8L

Gewinde: M8L
Bruchlast: 2200 kg
Bolzen: 8mm
A: 10mm; B: 25mm; C: 9mm; T: 3mm
L1: 105mm; L2: 57mm; L3: 18mm

inkl. MwSt.*20,87 €
exkl. MwSt.17,54 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH033208B | Gewicht: 0.0830 kg | Hersteller/Marke: Blue Wave
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M10R

Gewinde: M10R
Bruchlast: 3500 kg
Bolzen: 9,5mm
A: 12mm; B: 27mm; C: 12mm; T: 4mm
L1: 128mm; L2: 63mm; L3: 22mm

inkl. MwSt.*26,75 €
exkl. MwSt.22,48 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH023210B | Gewicht: 0.1540 kg | Hersteller/Marke: Blue Wave
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M10L

Gewinde: M10L
Bruchlast: 3500 kg
Bolzen: 9,5mm
A: 12mm; B: 27mm; C: 12mm; T: 4mm
L1: 128mm; L2: 63mm; L3: 22mm

inkl. MwSt.*26,75 €
exkl. MwSt.22,48 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH033210B | Gewicht: 0.1540 kg | Hersteller/Marke: Blue Wave
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M12R

Gewinde: M12R
Bruchlast: 5100 kg
Bolzen: 12,7mm
A: 18mm; B: 33mm; C: 18mm; T: 4mm
L1: 154mm; L2: 80mm; L3: 30mm

inkl. MwSt.*42,44 €
exkl. MwSt.35,66 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH023212XB | Gewicht: 0.3050 kg | Hersteller/Marke: Blue Wave
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M12L

Gewinde: M12L
Bruchlast: 5100 kg
Bolzen: 12,7mm
A: 18mm; B: 33mm; C: 18mm; T: 4mm
L1: 154mm; L2: 80mm; L3: 30mm

inkl. MwSt.*42,44 €
exkl. MwSt.35,66 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH033212XB | Gewicht: 0.3050 kg | Hersteller/Marke: Blue Wave
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M14R

Gewinde: M14R
Bruchlast: 6900 kg
Bolzen: 12,7mm
A: 18mm; B: 33mm; C: 18mm; T: 4mm
L1: 172mm; L2: 90mm; L3: 30mm

inkl. MwSt.*70,90 €
exkl. MwSt.59,58 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH023214B | Gewicht: 0.3330 kg | Hersteller/Marke: Blue Wave
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M14L

Gewinde: M14L
Bruchlast: 6900 kg
Bolzen: 12,7mm
A: 18mm; B: 33mm; C: 18mm; T: 4mm
L1: 172mm; L2: 90mm; L3: 30mm

inkl. MwSt.*70,90 €
exkl. MwSt.59,58 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH033214B | Gewicht: 0.3330 kg | Hersteller/Marke: Blue Wave
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M16R

Gewinde: M16R
Bruchlast: 9400 kg
Bolzen: 16mm
A: 20mm; B: 41mm; C: 20mm; T: 6mm
L1: 199mm; L2: 100mm; L3: 35mm

inkl. MwSt.*76,01 €
exkl. MwSt.63,87 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH023216XB | Gewicht: 0.6300 kg | Hersteller/Marke: Blue Wave
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M16L

Gewinde: M16L
Bruchlast: 9400 kg
Bolzen: 16mm
A: 20mm; B: 41mm; C: 20mm; T: 6mm
L1: 199mm; L2: 100mm; L3: 35mm

inkl. MwSt.*76,01 €
exkl. MwSt.63,87 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH033216XB | Gewicht: 0.6300 kg | Hersteller/Marke: Blue Wave
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M20R

Gewinde: M20R
Bruchlast: 14700 kg
Bolzen: 19mm
A: 24mm; B: 43mm; C: 25mm; T: 8mm
L1: 228mm; L2: 120mm; L3: 40mm

inkl. MwSt.*138,61 €
exkl. MwSt.116,48 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH023220XB | Gewicht: 1.1100 kg | Hersteller/Marke: Blue Wave
Gelenkkopf mit Außengewinde

Außengewinde-Gelenkkopf M20L

Gewinde: M20L
Bruchlast: 14700 kg
Bolzen: 19mm
A: 24mm; B: 43mm; C: 25mm; T: 8mm
L1: 228mm; L2: 120mm; L3: 40mm

inkl. MwSt.*138,61 €
exkl. MwSt.116,48 €
per kg, inkl. MwSt.
St.
Art.-Nr.: PH033220XB | Gewicht: 1.1100 kg | Hersteller/Marke: Blue Wave
* zzgl. Versandkosten

Kleingedrucktes:
Für unsere Artikel bestehen die gesetzlichen Gewährleistungsrechte.
Bitte beachten Sie unseren Mindestbestellwert von 30,00 EUR (inkl. MwSt.).
Lieferzeit: i.d.R. 5-10 Werktage
